自作 PC 4 号机(3)迎广 301

本来我要组新机,除了芯片组想等以外,最想等的就是机箱了。春节前说过迎广 301c 即将上市,现在日亚美亚根本就是现货可买了,国内还是一点动静都没。我还写信去问了迎广,石沉大海没有回音。

嗯,说不定人家因为我写的是中国大陆不是中国而玻璃心发作了呢。

那我只能自己动手改造市售的标准版 301 了。

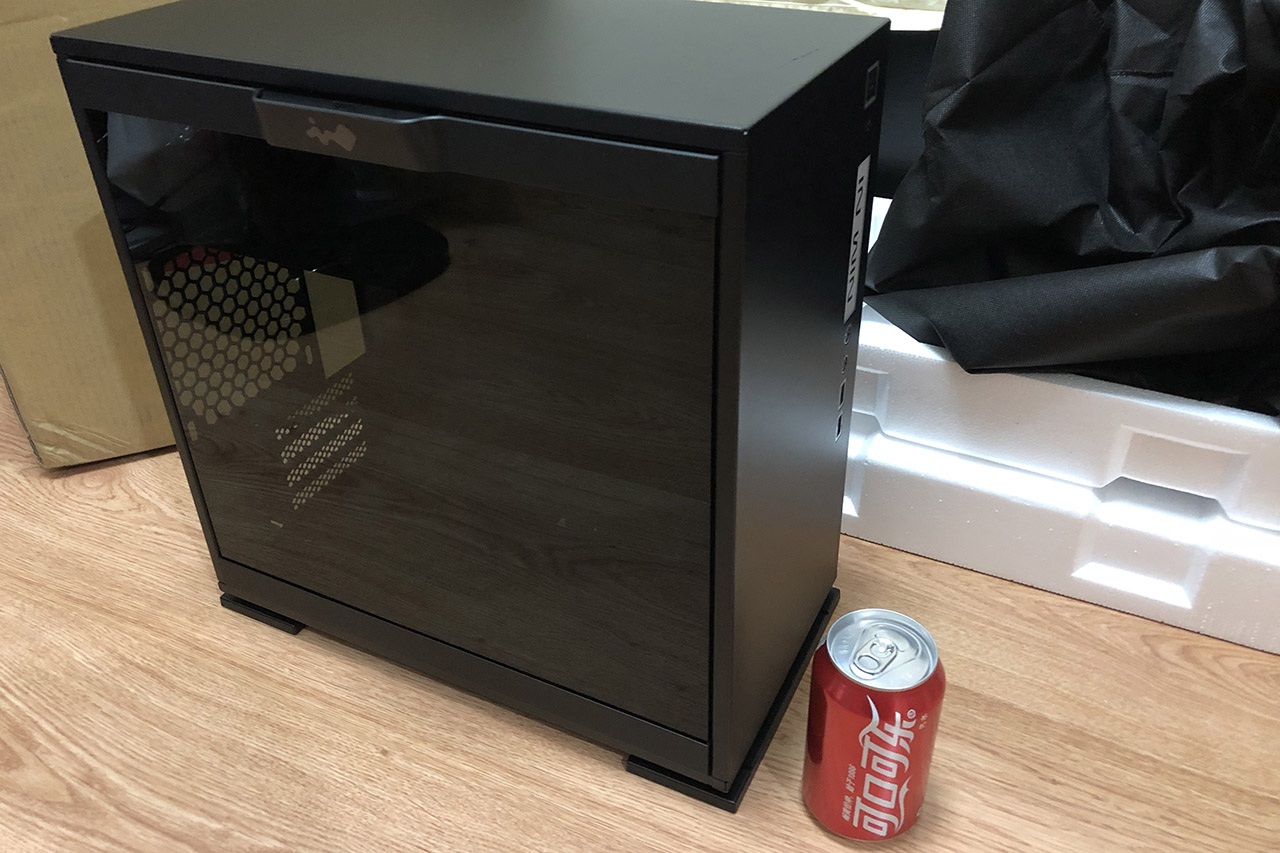

事实证明,这个破机箱是我整台机器里最折腾的了,我只是事前了解过玻璃侧板缝隙很大、硬盘安装位置极品之类众所周知的毛病,没想到后面也有那么多事。

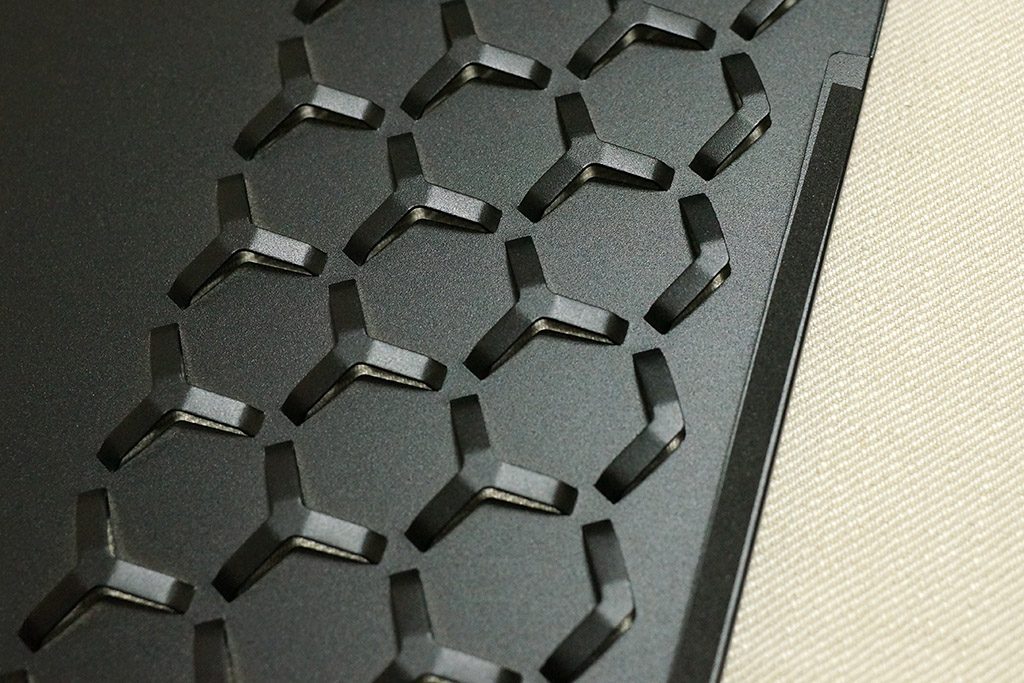

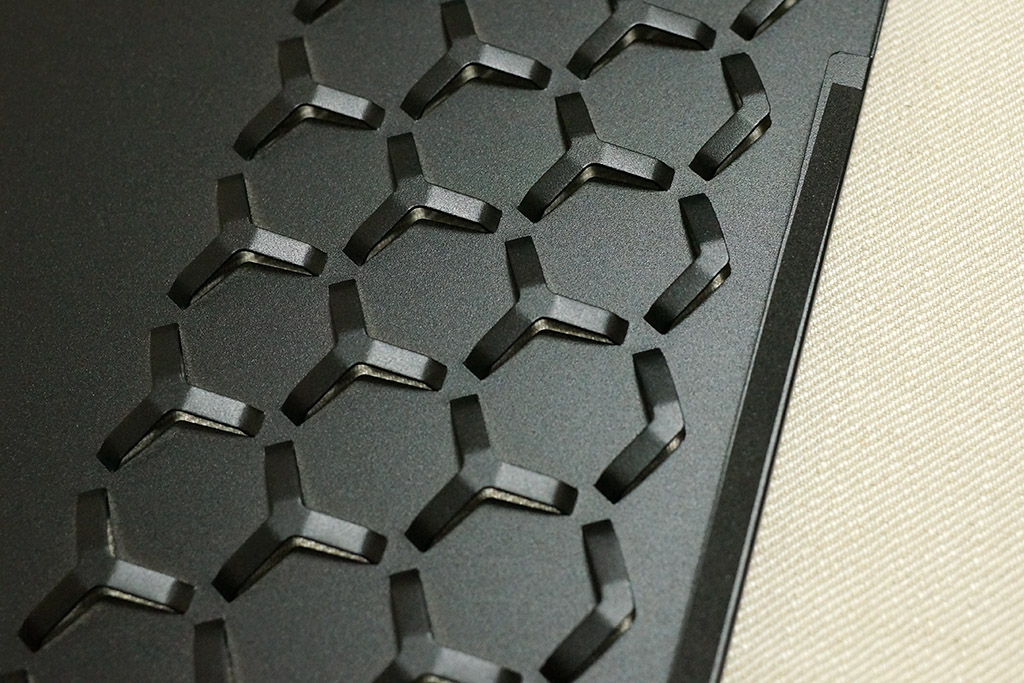

钢板厚实,这个没的说,连风扇网罩都因为厚度十足而呈现出立体感。

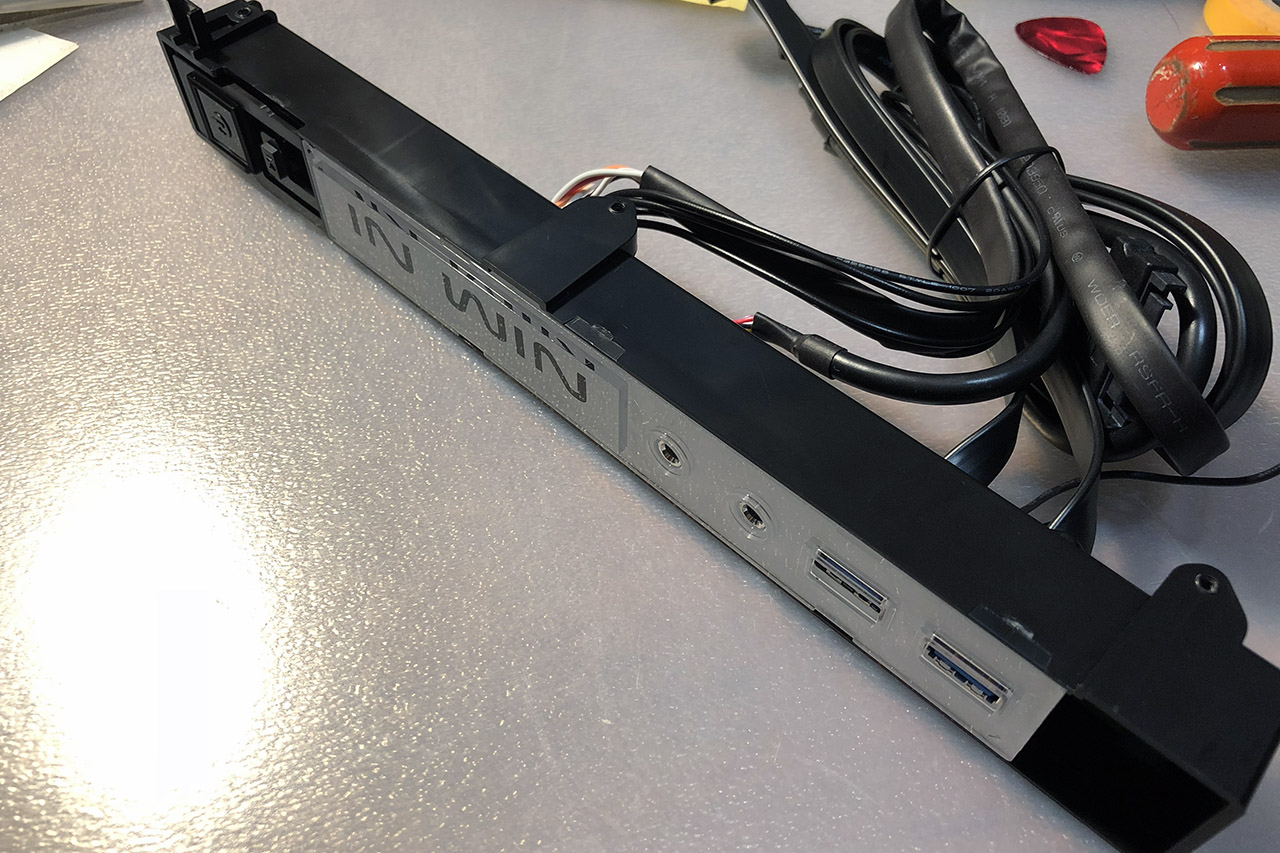

因为要改造 RGB 面板,我就卸了前置 I/O 模块。拆这个 I/O 面板要卸掉硬盘架和前风扇架,这些都是小事;

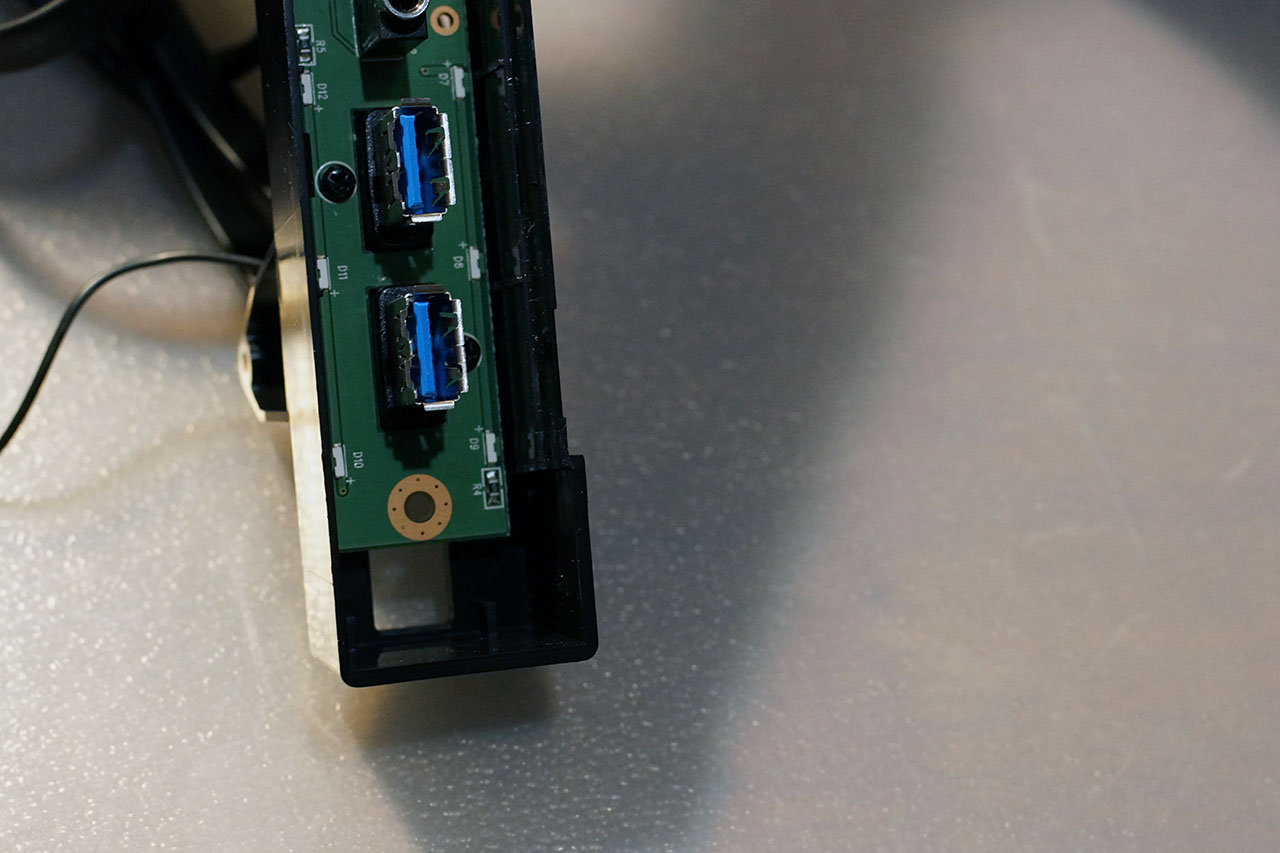

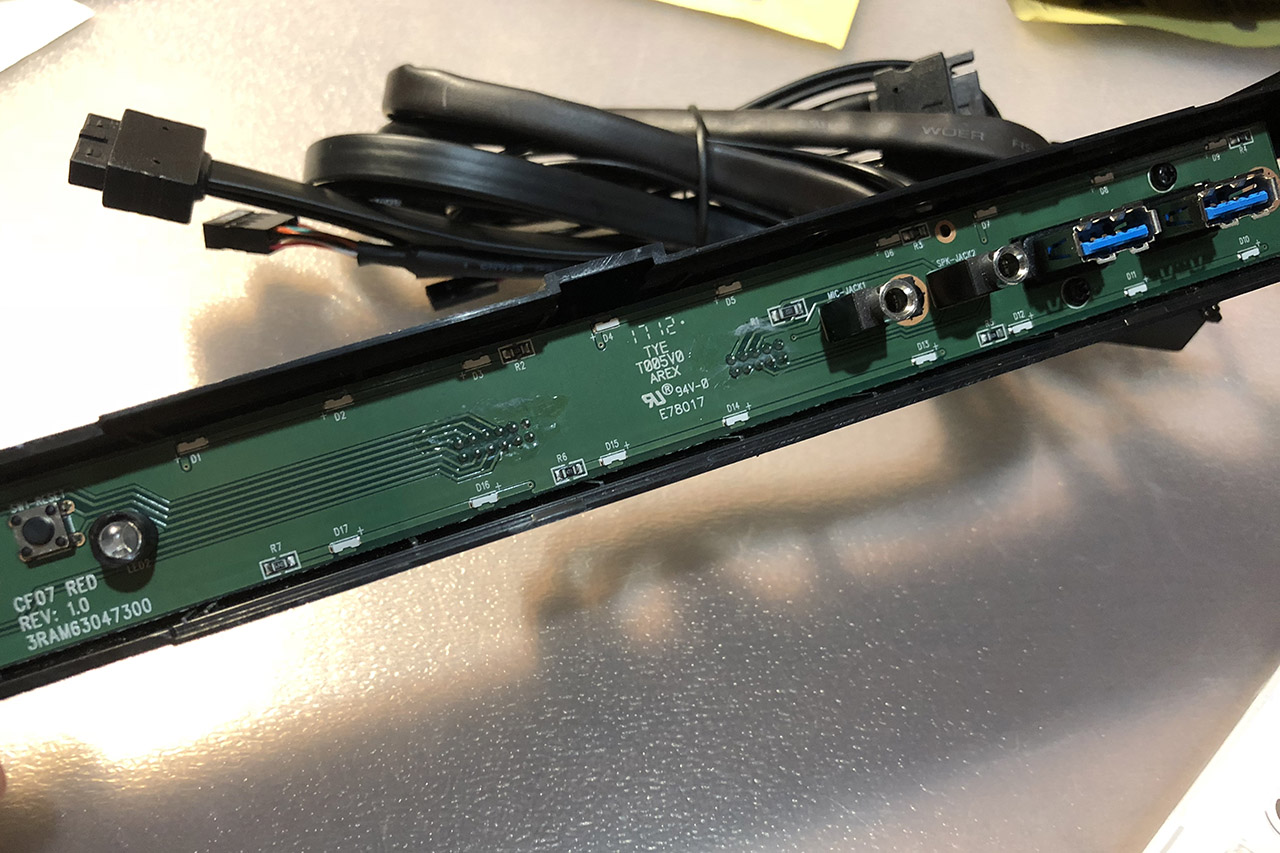

面板上的白色光罩可以沿着边缘撬开,然后就能看到原厂红色 LED 是布在 PCB 板上的,但是周围高度刚好可以放下一条 LED 光带,这个也 OK;

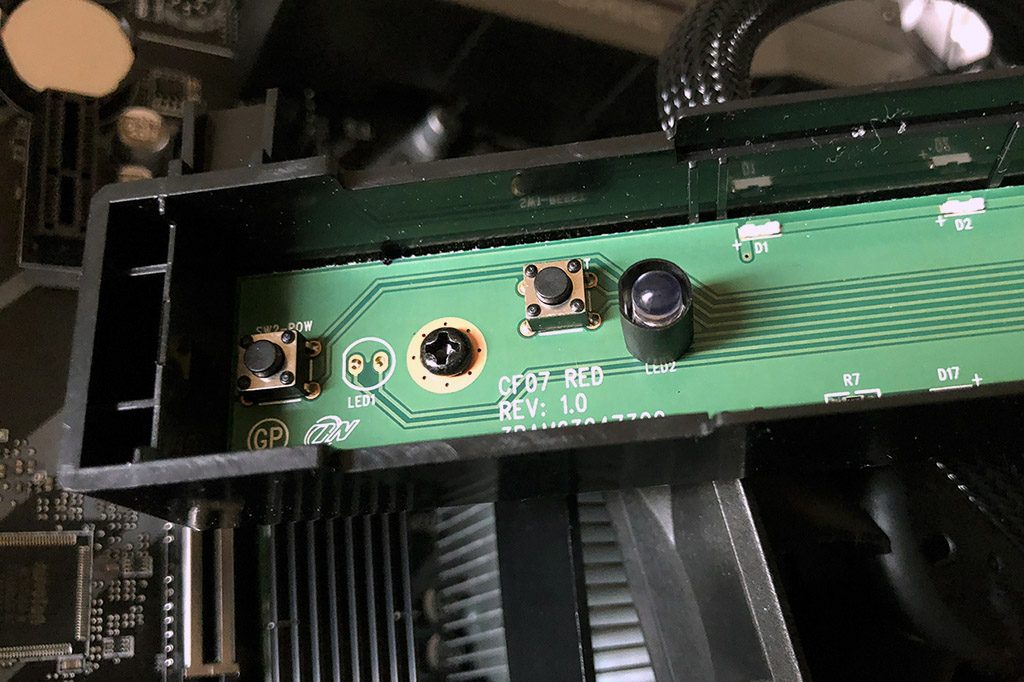

真正让我大跌眼镜的是,这破机箱没有 Power LED。换个角度看开关和 LED 的这块区域,从左到右分别是 Power SW、Power LED(留空,也没有引出线材)、Reset SW、HDD LED。

或许迎广的设想是用 LED 背光前面板充当 Power LED 用,你看这机箱亮起来了,这不就通电了嘛!可是 LED 背光前面板是直插 SATA 电源插口,通过主机的电源来供电,也就是说,S3 睡眠模式下灯是灭的,而且不会闪。

我想了想我还算是个 S3/S4 模式的重度用户,那我便不能忍了:你电源灯都不给我闪,我怎么知道电脑现在进入的是 S3 还是 S4?不知道 S3 还是 S4,我怎么知道现在能不能关闭这台电脑的总电源?
于是还得改造。我淘宝上买了一根定制的 Power LED 线,LED 白光,因为是定制商品而且发货地很远,这 Power LED 就等了我接近一周时间。

在这期间先搞点别的,为了填满玻璃侧板的缝隙,我买了 EVA 泡棉胶条,也是淘宝货,不得不说有淘宝真是太方便了,这种东西在线下买不知道要花多少时间去淘货。

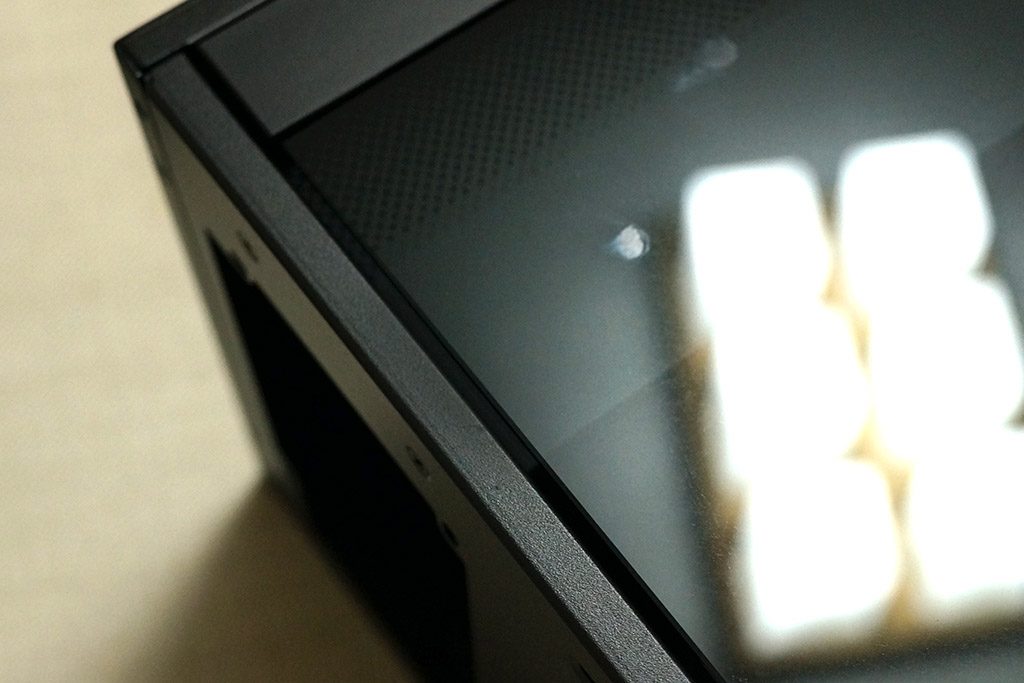

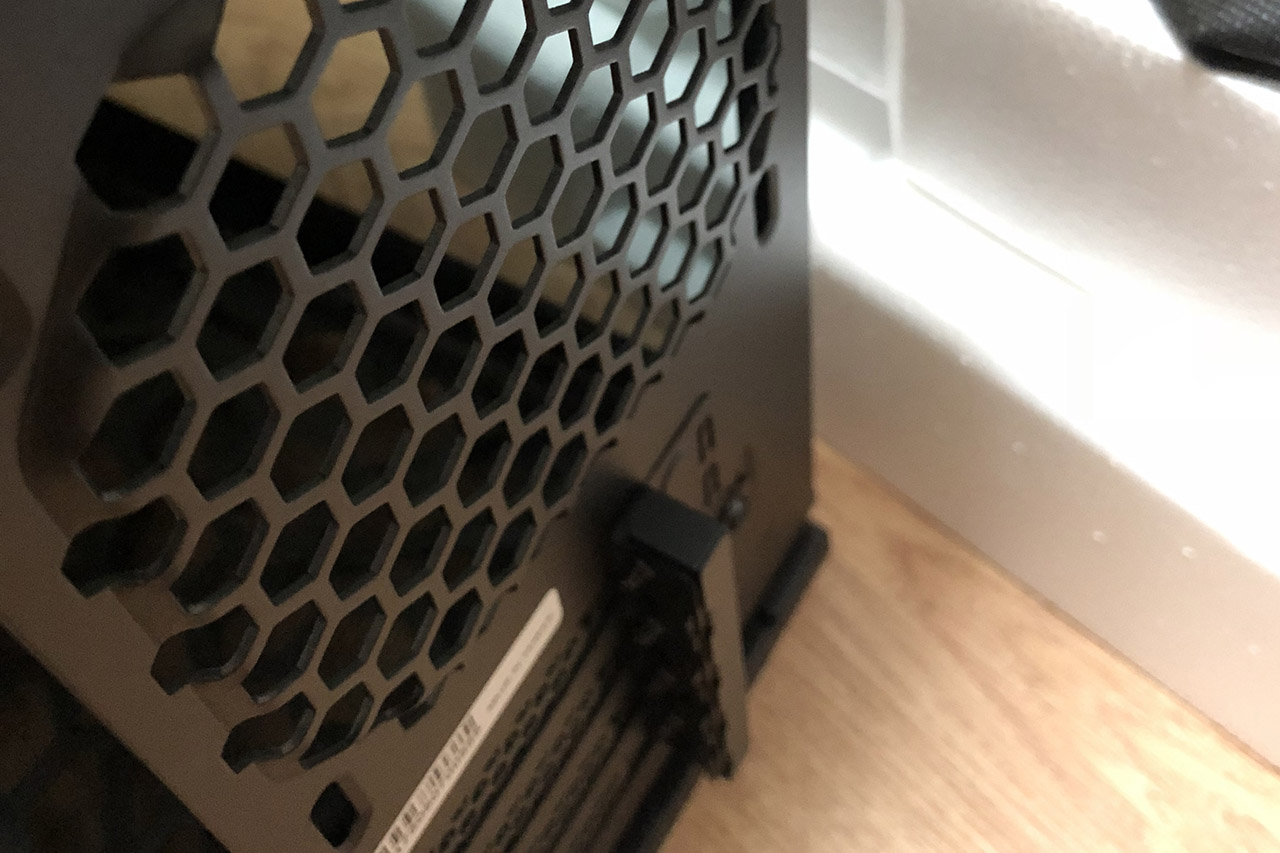

瞧这后侧缝隙,按手机界的说法就是能跑马。

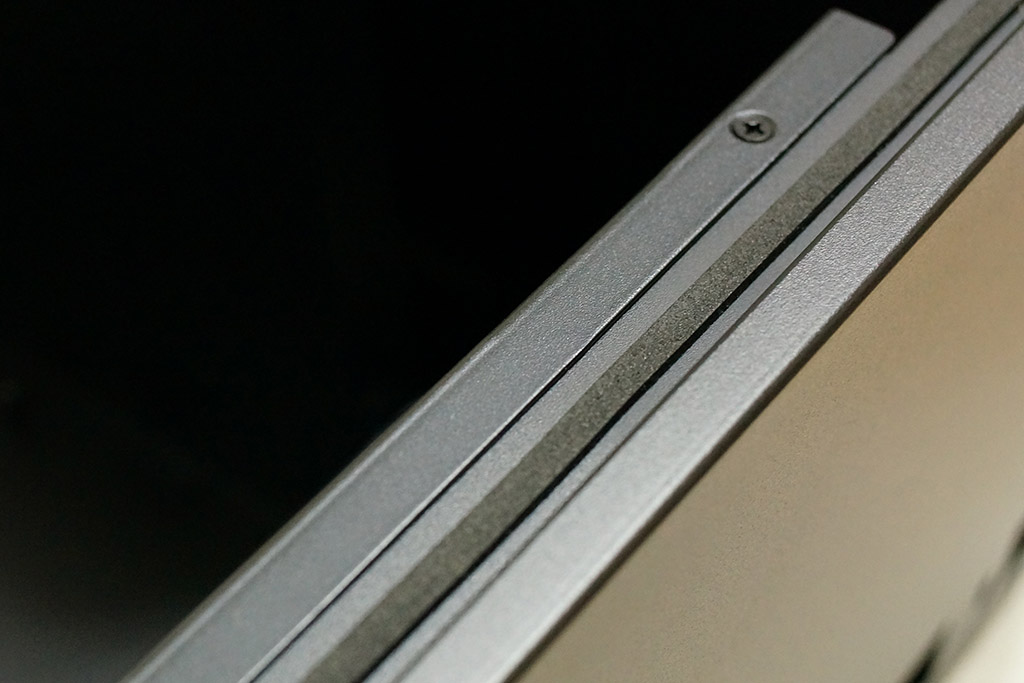

我买的胶条是 5mm 宽、0.5mm/1mm/2mm 三个规格的,结果还是太高看迎广了,这后侧的缝隙足足有正好 3mm,我先贴了一道 2mm 再补上一道 1mm 才刚好合适。

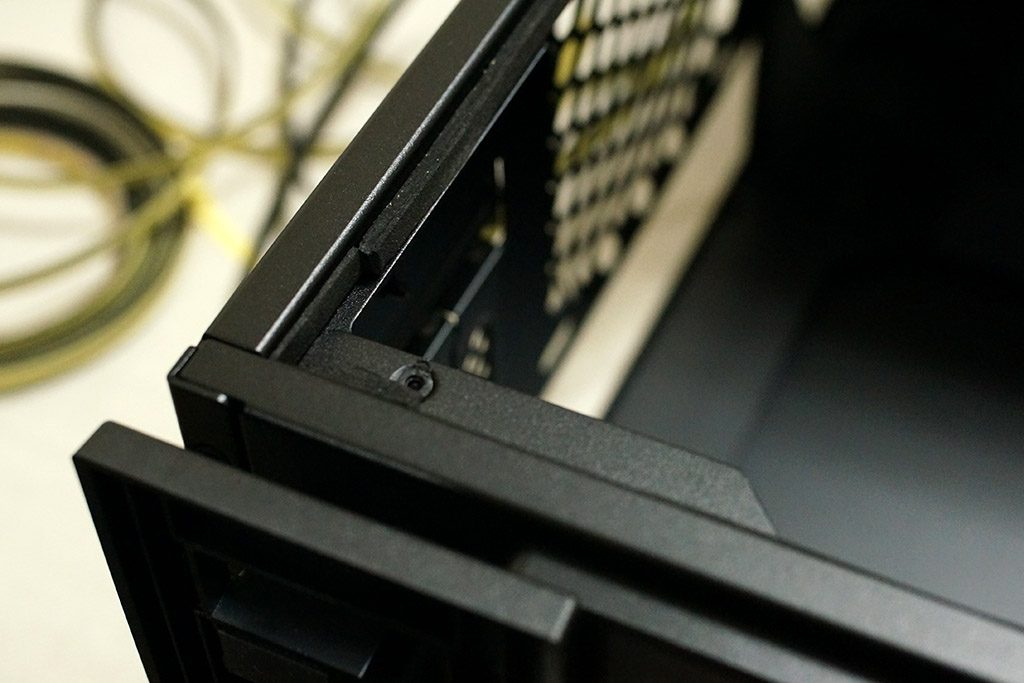

后面的底部因为要配合侧板的底座,用 1mm 胶条做出一个台阶。

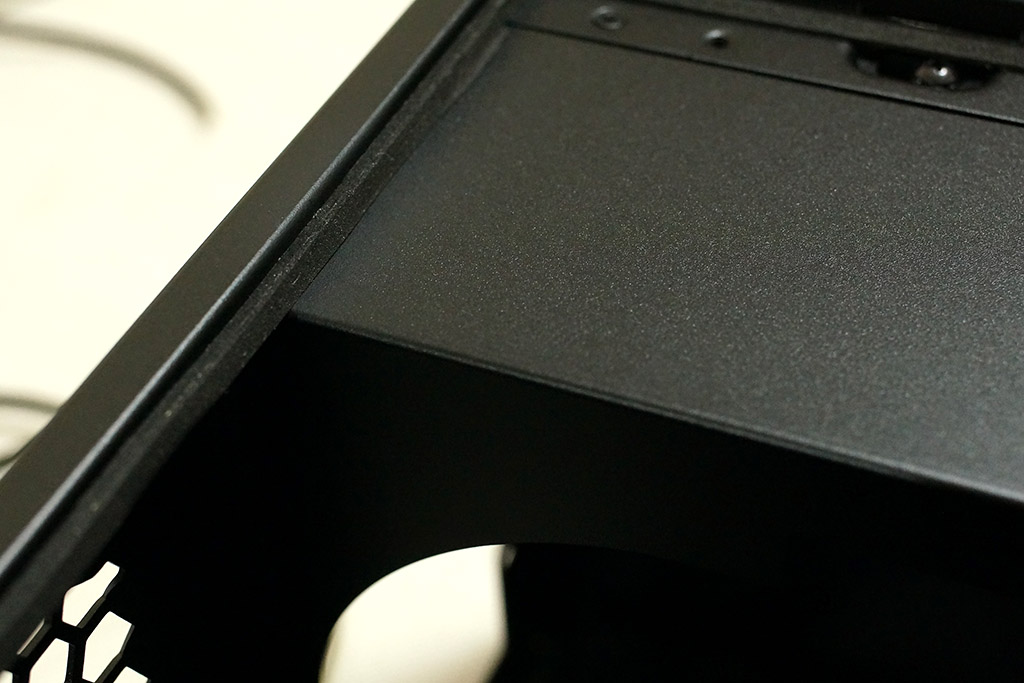

前面因为有机箱框架做底,所以直接贴在框架上让侧板压上去,2mm 就够了,然后上面和底面也用 1mm 胶条如法炮制。

另一个侧面的钢板上开了进气口却没有防尘措施,这也得补救。话说这边的钢板侧板倒是出厂就贴了 EVA 胶条作防震和密封之用,为什么钢化玻璃那边就得我自己来?

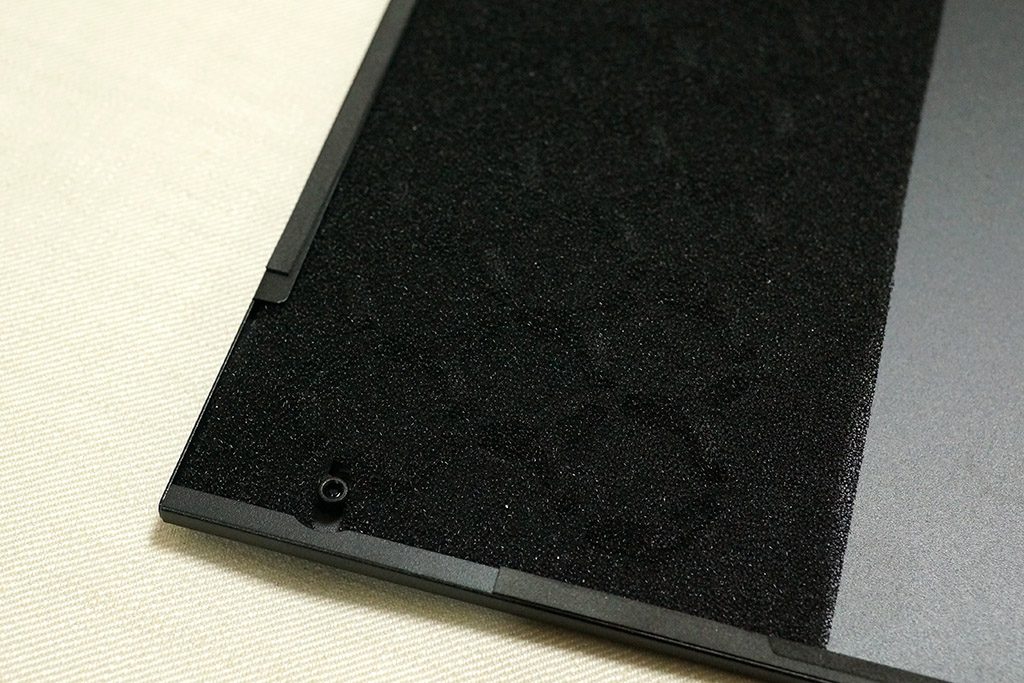

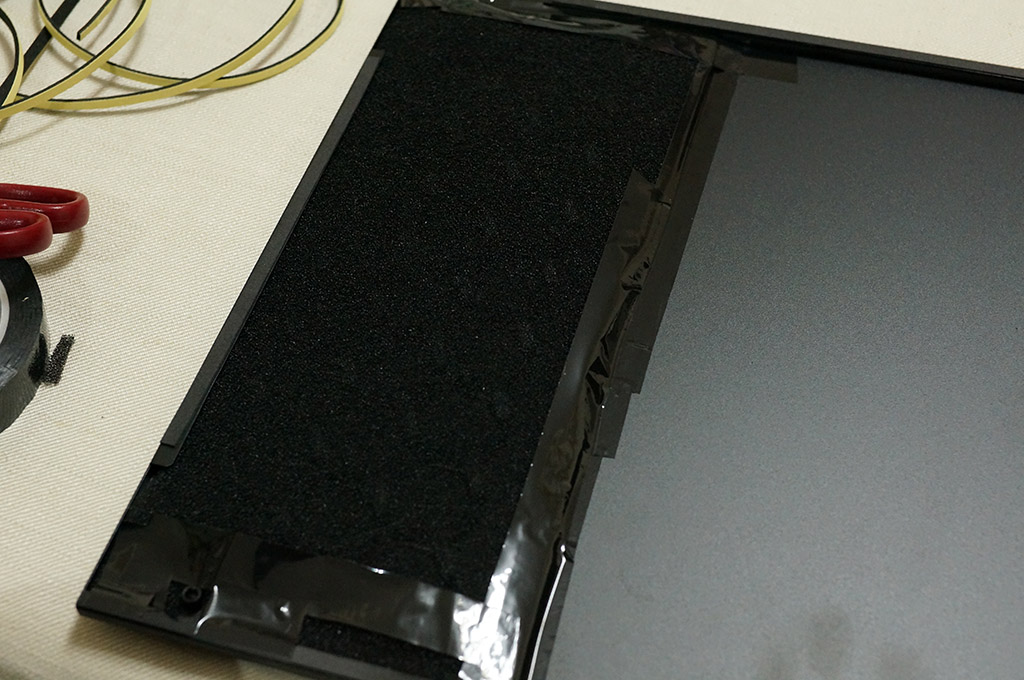

用 3mm 防尘网覆盖进气口部分,还特意为螺丝孔剪了个口。这个防尘网的质感类似于元祖雷神塔的原配侧板防尘网,质感就像又薄又稀疏的海绵,和纱网比起来感觉更能阻挡灰尘。

边缘用 3M 无痕胶带固定,既密封又方便以后拆洗。

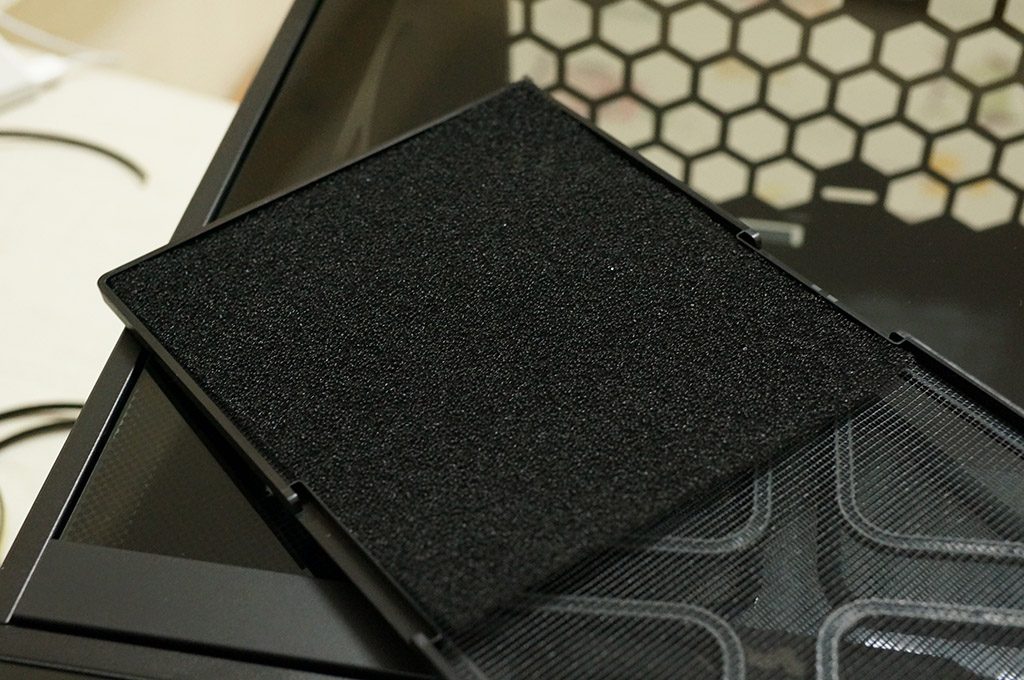

底面的纱网也加一层防尘网补充,虽然不知道最后这里应该是进气还是出气。纱网防尘罩的塑料件背面刚好有一个高度可以放下防尘网,所以最终成品高度并未增加,可以毫无阻碍地插回机箱底部。

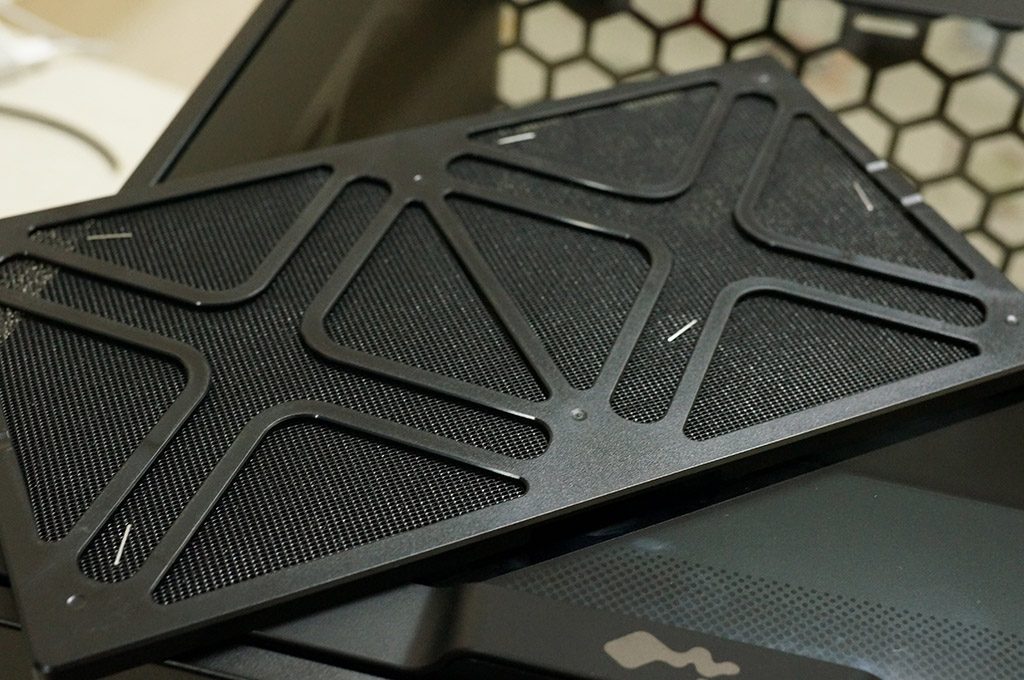

用订书钉固定,以后撬掉订书钉就可以拆卸。

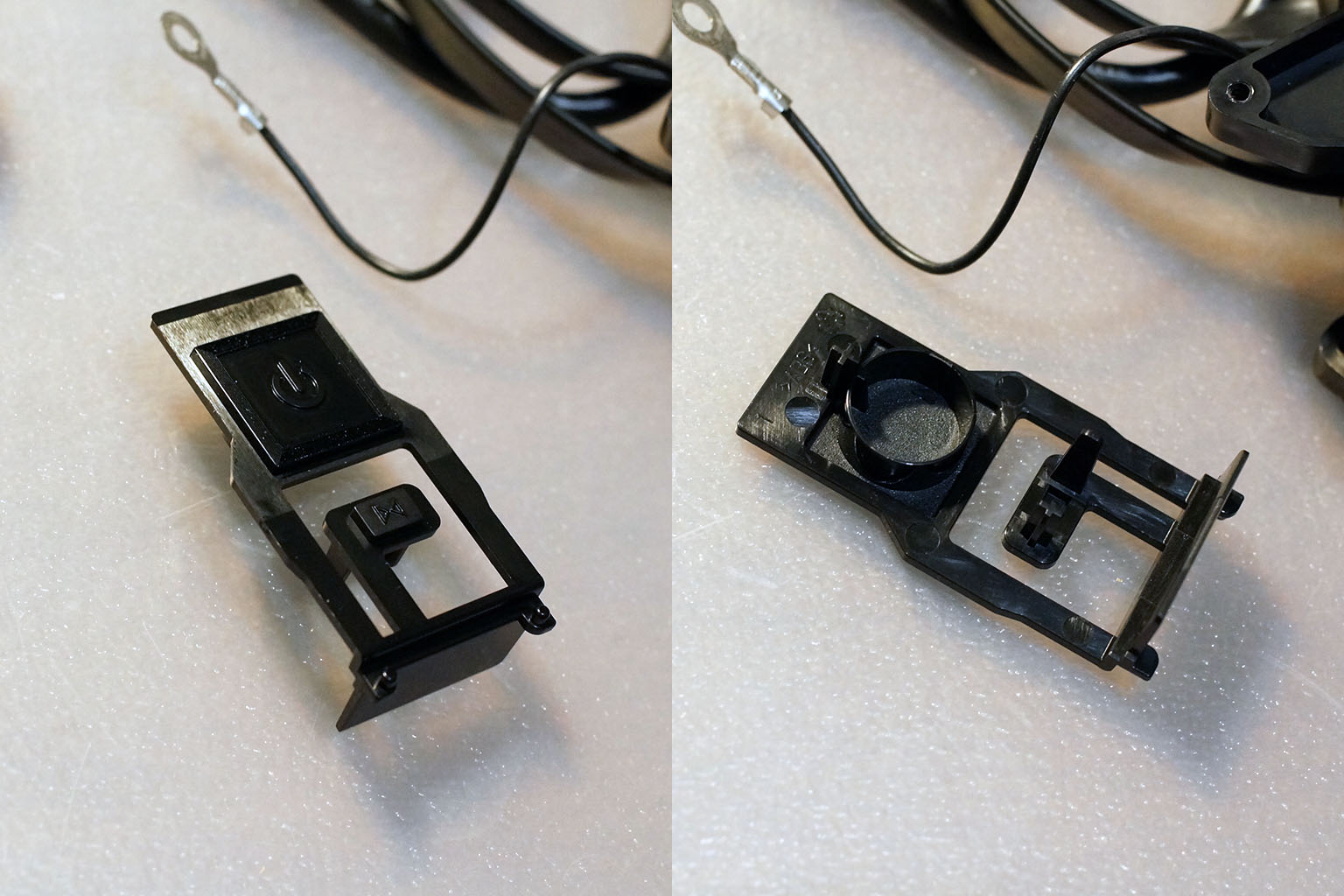

等了好久等到了前述的 Power LED 准备往前面板里塞,然后仔细一看电源键……啊,大意了,居然是实心不透光的……

算了,Power LED 随便卷一下往侧透面板某个角落里面一丢吧……

然后要给原本只有红光的前面板进行 RGB LED 的改造。在前面板的底部,PCB 和外壳之间刚好有个口可以引出 RGB 光带的连接线,但是直接这样塞是塞不过去的,要把固定 PCB 的螺丝卸掉,插头伸过去再装回来。

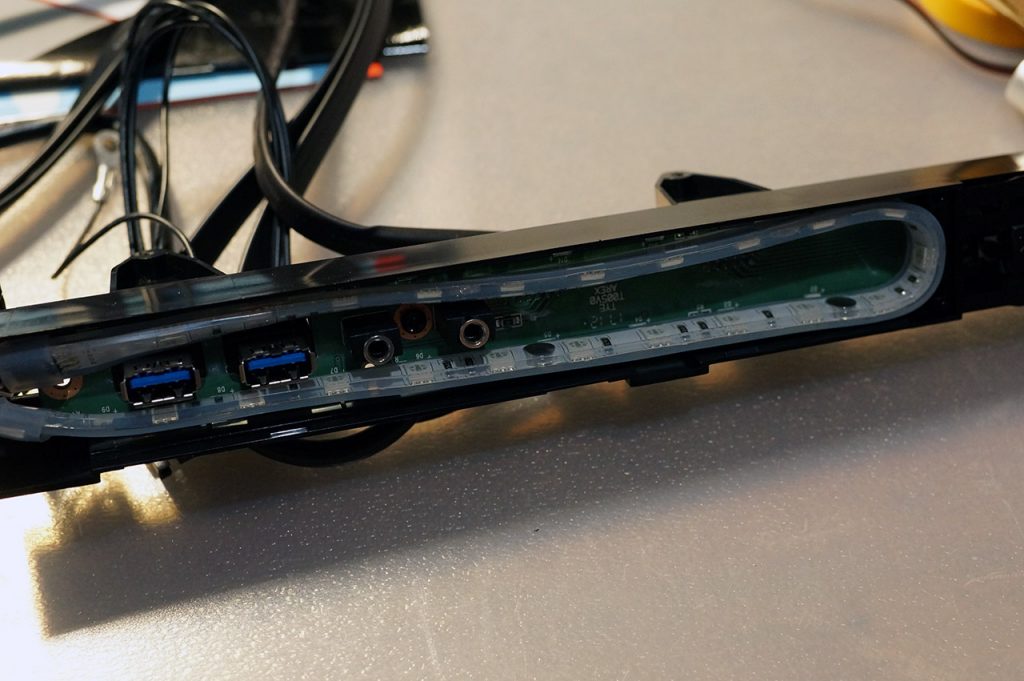

看上去正合适,其实不行,这条 PHANTEKS 的灯带宽度比前面板的深度要大一点点,最后我用美工刀把透明胶体部分裁掉一层才勉勉强强用力塞进去。

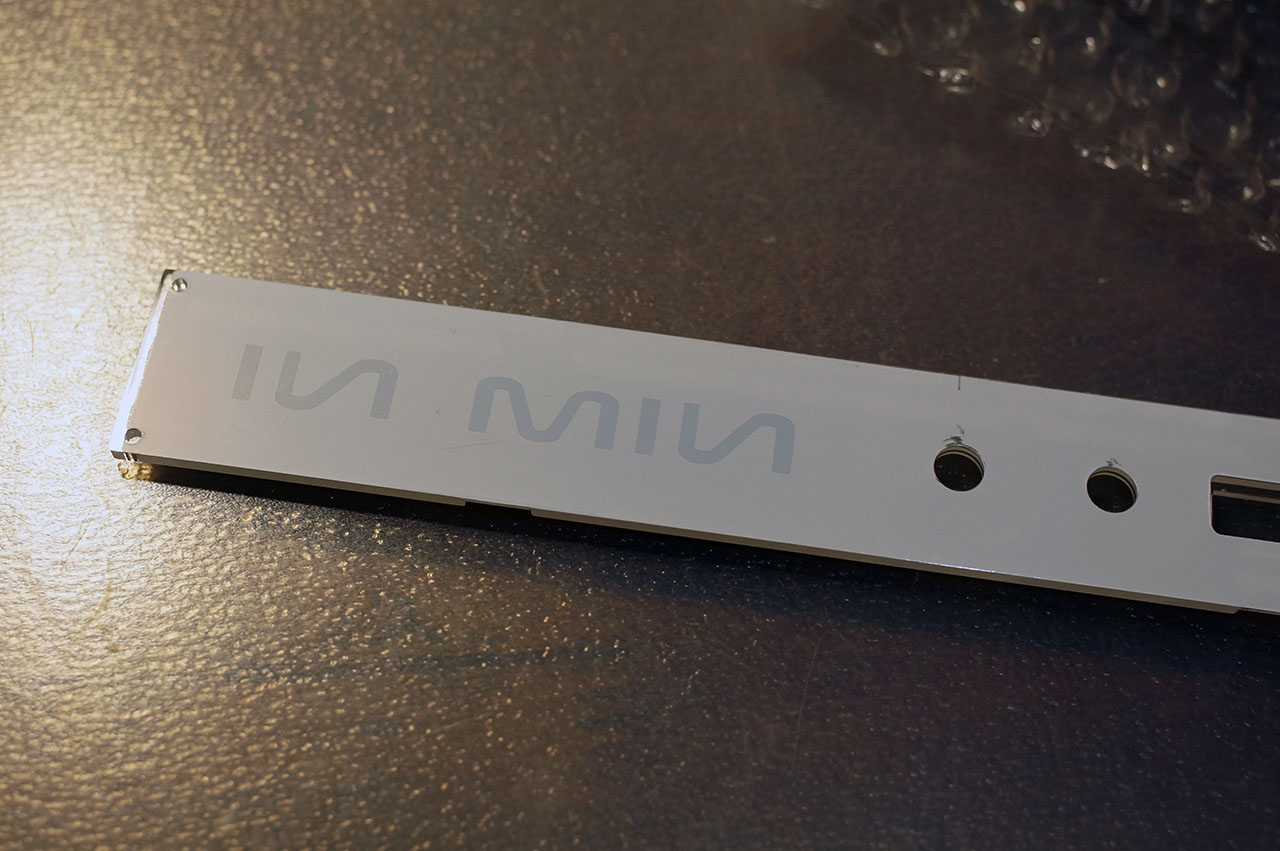

正面的 INWIN 商标是印在一层透明塑料板上的,然后再喷一层白漆来把光打匀。我最早的设想是打算把这个 INWIN 商标改掉的,这样看起来虽然可行但对于我这样的非专业 MOD 选手过于麻烦,还是留着它算了。

接下来就等待装机了,这台 INWIN 301 还有不少坑,待我在装机总集篇里揭晓。
