Signature 850尸检报告

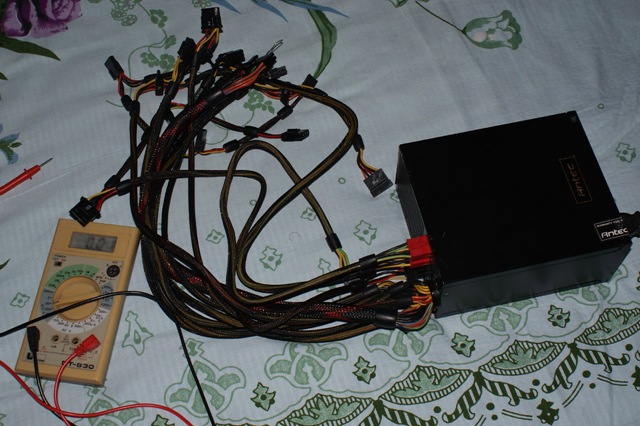

首先,外壳有点小变形,而且那个位置看起来很难校正的样子,不过外观总体安好,就是没有标签。

SONY DSC

然后首先量电压,出人意料的是各路电压值全部安好,如果说有什么不正常的话,那就是每路电压都在合理范围内不断跳动
+12V:        12.03~12.14
+5V:         5.02~5.09
+3.3V:    3.33~3.39
+5VSB:    4.98~5.05
-12V:        -11.91~ -11.96

我就想,这是电源问题还是万用表问题呢
本行职业的拿手活,troubleshooting:
1. 把自己大奶接了条USB线测5V电压,结果和死人心电图一般维持在4.96V动都不动,说明万用表没问题?
2. 拿了DPS-300AB,短接启动,各路电压也是有上下几个百分点的波动,说明电源没问题?

这不对啊,拿了节电池,1.313V不跳的,最多跳下1.312V。
难道开关电源空载电压就是乱跳的?我偏偏不信邪,把BT机在工作状态下开膛破肚了,用一个SATA转IDE测量+5V和+12V电压,结果也是……乱跳。讽刺的是我拿传说中不可信(前主板厂家测试工程师对此表示没有压力)的Super IO电压对比,Super IO显示的+5V电压在那里一动不动(这个台达TFX电源的+12V倒是本来就有点跳),我万用表在这里乱跳。

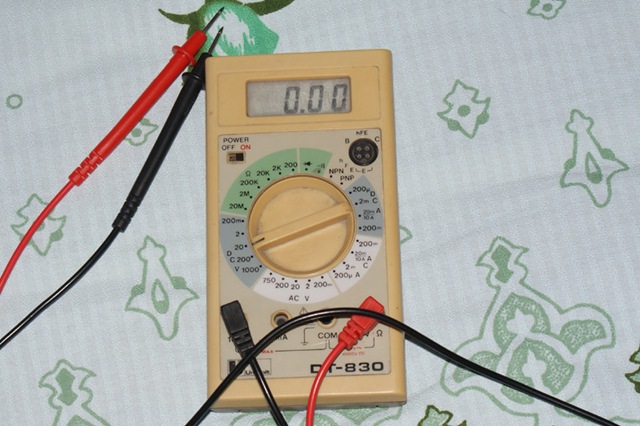

确实是这万用表有问题么,那么为什么前置USB和电池的电压就正常呢……当然,这万用表是老旧了点,从我记事开始就一直是用这个万用表,没准比我年纪都大吧,我都不知道这外壳是发黄还是本来就这颜色了。日本货就是结实。
SONY DSC

火了,拆雷神塔侧板,拿了条IDE模组线插上NP430,进BIOS的Hardware Monitor一边看Super IO读数一边看万用表。

好吧,我不相信这个万用表了。

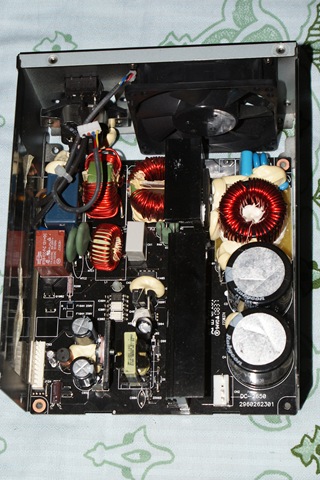

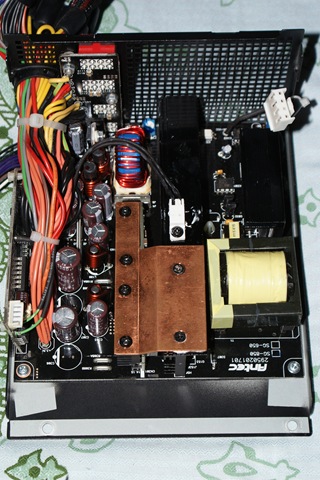

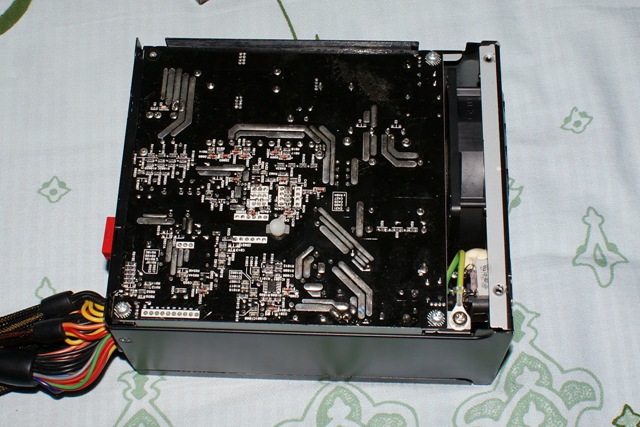

打开电源看,虽然主电容一侧的PCB看起来有手工痕迹,但电源整体是OK的,没见到什么明显的物理损坏。
DSC025721

SONY DSC

我以为是测试版电源(想当年一个测试版SIG650让我彻底远离了工包,这都是年轻犯下的错误啊)的空焊位让原主人动心去MOD,后来一查评测这里原本就有空焊位啊,Signature高端款也会有空焊位的么,我以为要有也是650W有。原主人太疼了,对于我来说这种电源已经没有任何MOD的必要了。
SONY DSC



重新装起来测电压,发现没有PG信号,这就是各路电压都正常但是没有POST的原因么?拆BT机测试,反正有备用主板一块可以换,023。

果然,BT机接这个尸体启动不自检,一直黄灯,而各路风扇因为没有载入控制代码自然是狂转不已了。
那么问题确定了,就是因为没有PG信号,回头找家父解决去。
另外这电源空载有电流声,我也不知道哪里传出来的,说不定把PG信号修复就好了吧。
