神扇

好像是我先在S1把4710KL-04W-B19叫做神扇的,因为Gentle Typhoon被CHH的人叫做神扇是很后面的事情了,不过流传得广当然是GT神扇。

但是“神X”这样的名字,最早我们可见于GZ J神的“神卡”7900GS,号称超一下就灭掉1900XT,这个“神X”里的神字属于贬义,先忽略掉。然后是什么:神条的金士顿DDR2-667超1100MHz,神U的4G E5200,都是以低价产品的平价就获得高价产品的高性能,这才是真的神。所以,卖那么贵的GT我是认为没有资格称为神扇的。虽然4710KL-04W-B19正常价格也要15美元之巨,但是生活在天朝不多的好处之一就是可以拿到MADE IN CHINA的工包货物,仅仅花不到4美元(最低时仅有2美元多点)就可以买到4710KL-04W-B19,因此把4710KL-04W-B19称为神扇才是理所当然的事情。

我对风扇很挑的,你想在我这里PASS,轴承得没杂音。从这点上来说,哪怕最高价的油扇Noctua也是过不了关的,因为Noctua的扇子稍一用久就有很奇怪的滴滴声。我给我要求下的神扇做个最低条件:轴承没杂音,支持(哪怕可以改)测速。型号么最好是日本名厂工业扇,有的人可能觉得满箱子的Noctua、Scythe很YY,但我觉得满箱子的NMB、NIDEC才是最YY的;轴承么当然是滚珠或者类似的长寿命轴承最好。目前各尺寸的神扇型号如下:
12cm:

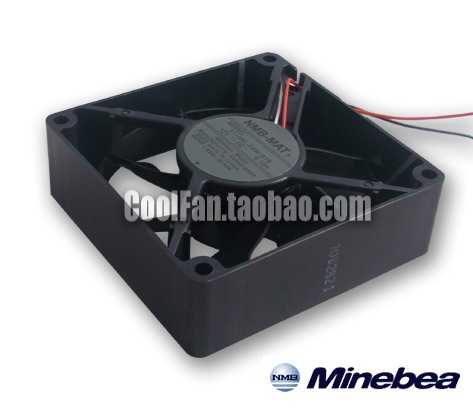

NMB-MAT 4710KL-04W-B19(俗称B19)

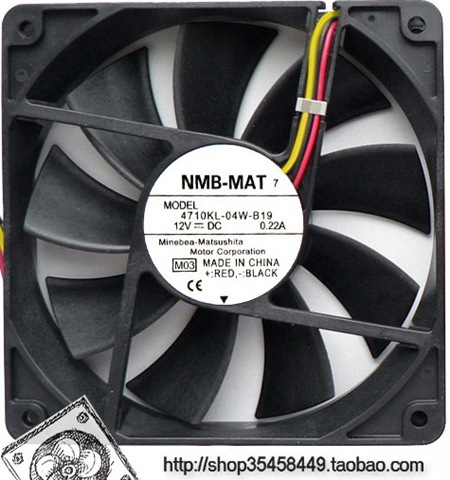

B19

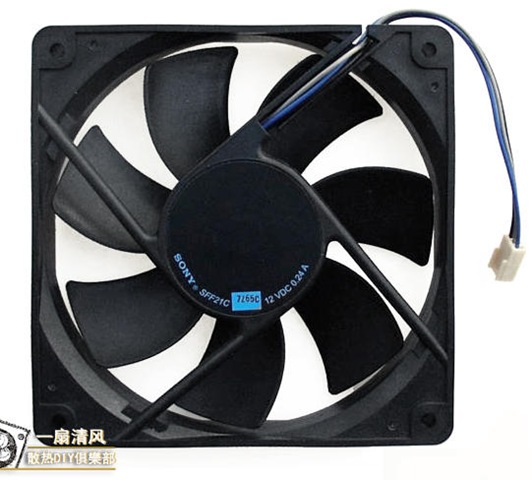

SONY SFF21C,SCYTHE SFF21D/E/F/G系列的工业扇版本

SFF21C

9cm:

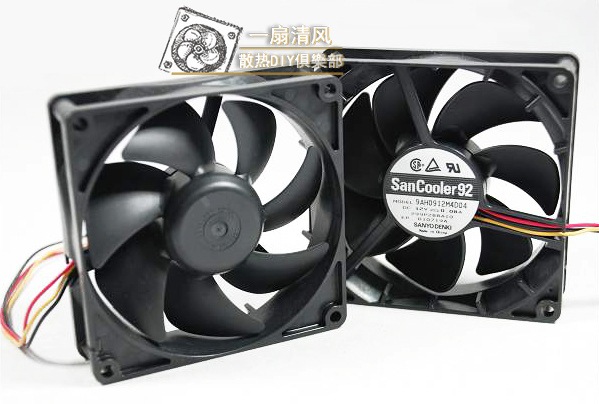

San Ace 9AH0912M4D04(三洋电机产品,俗称三洋0.08A)

SANYO

8cm:
空的

因为8cm在我的机箱上还有用途,所以我一直也想找到合适的8cm风扇,现在只是用两个ADDA的流体轴承PWM降速用着罢了。你去论坛上求推荐的话,一般会被推荐NMB-MAT 3110GL-B4W-B19,俗称NMB黑标0.07A,但这扇子我用过,虽然没有哒哒声,可是轴承的滚珠声过于明显,低速下依然有轴承杂音,虽然可以改测速,最多也只能是矮子里拔将军的半神扇。

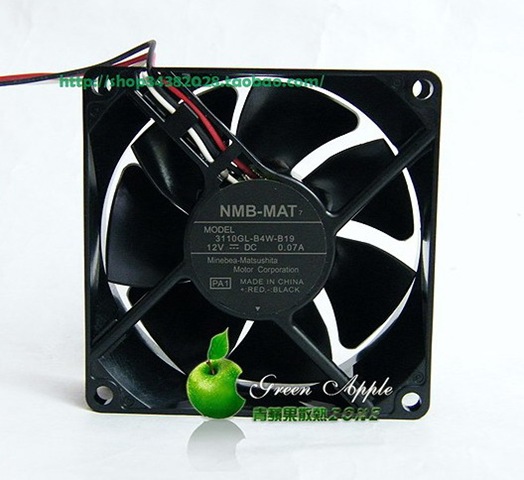

B19 8CM

前阵买了这个,3110RL-04W-S19

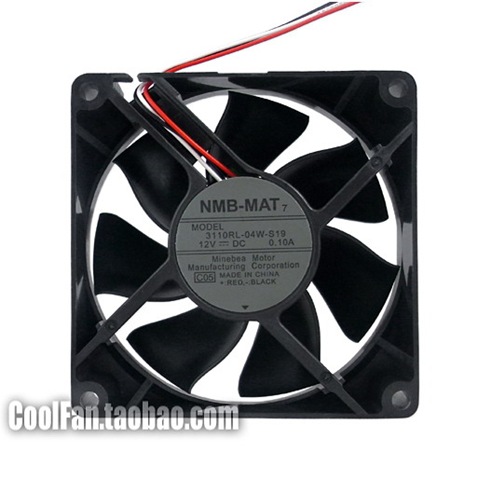

S19-1

价格不贵,15元,轴承是12cm B19那个风格的,表现完美,但是缺点也有:
1.不支持测速
2.外框非主流,比B19还非主流——你看这图吧

S19-2

当然,给我当机箱风扇,非主流成这样也没有问题,只是装很多散热器会挂。

后来又发现有半边框的同型号风扇出售,全新价格只要6-8元,就是线稍微短点不过卖家会配延长线。这样的形状,大部分散热器应该都OK了。那么现在的障碍,其实只有无测速而已。

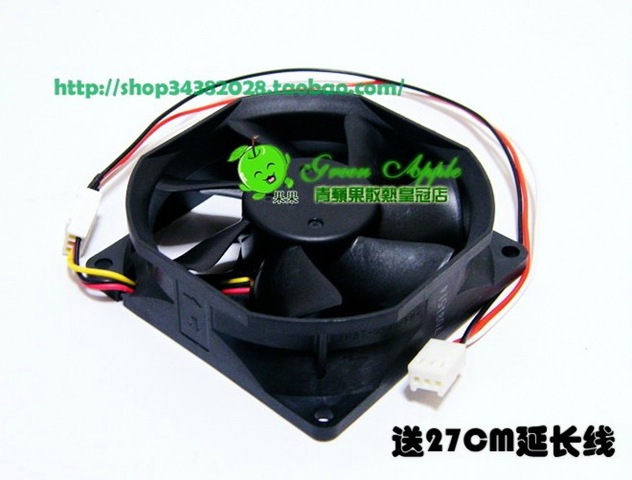

S19-3

我们知道,厂家也会嫌同一个型号风扇做两个PCB很麻烦,于是PCB和芯片都通用、只是通过PCBA区分测速版和停转保护版,这就是各种不带测速的工业扇可以改测速的由来。B19、NMB 8cm黑标0.07A和三洋9cm 0.08A都是动烙铁改变一个0欧姆的电阻焊位,而SONY SFF21C和另一款最近流行的日本伺服12cm都是直接在连线处改变测速线的焊位。于是我想,弄不好S19也是可以这样做的吧。
昨天一冲动,把手上这把S19拆了,不入虎穴焉得虎子!果然,PCB和黑标0.07A几乎一样,通过测速线和停转保护线的位置也一样,于是动了烙铁。 拍照的时候ISO开在800忘了改,凑合看看吧……

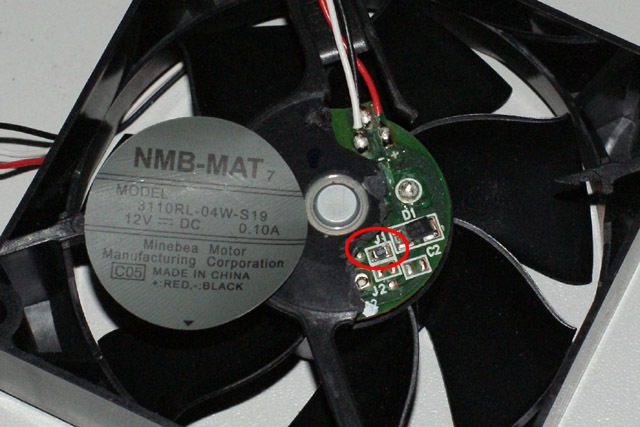

SONY DSC

改造

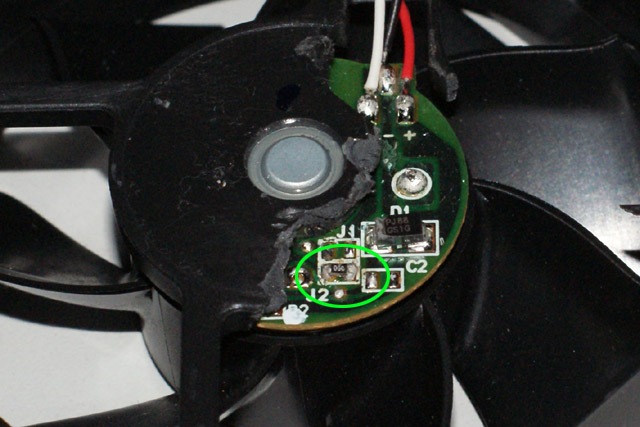

SONY DSC

实测通过,转速1900,降到1000转左右就是几乎无声的纯静音了。

那么我们接下来讨论点技术方面的问题。这个S19和Gentle Typhoon之类所谓神扇比起来如何呢?

先让我们看看Noctua的8cm——NF-R8,这个看看而已,不过也看看吧

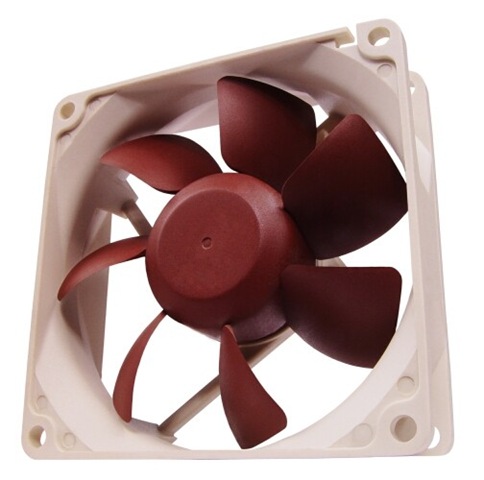

noctua_nf_r8_1
Size  80x80x25 mm
Bearing  SSO-Bearing
Blade Geometry  Raised-Blade-Design
Rotational Speed (+/- 10%)  1800 RPM
Rotational Speed with L.N.A. (+/- 10%)  1300 RPM
Rotational Speed with U.L.N.A. (+/- 10%)  800 RPM
Airflow  53 m³/h
Airflow with L.N.A.  39 m³/h
Airflow with U.L.N.A.  26 m³/h
Acoustical Noise  17 dB(A)
Acoustical Noise with L.N.A.  10 dB(A)
Acoustical Noise with U.L.N.A.  7* dB(A)
Input Power  1,32 W
Input Current  0,11 A

可以看到这是纯风量型的风扇,1800转下有着0.88m³/min的风量,没有标注风压。噪音啥的就算了吧,反正就算真准也只是一个普通油扇罢了。

接下来是本次主角NMB-MAT S19,红色和绿色分别标出转速规格和轴承规格——在官方说明下,淘宝工包商都得败,被工包商标注成1800转流体轴承的S19,其实是一个2150转的滚珠轴承风扇。2150转,0.78m³/min的风量,风压是19.5帕斯卡。

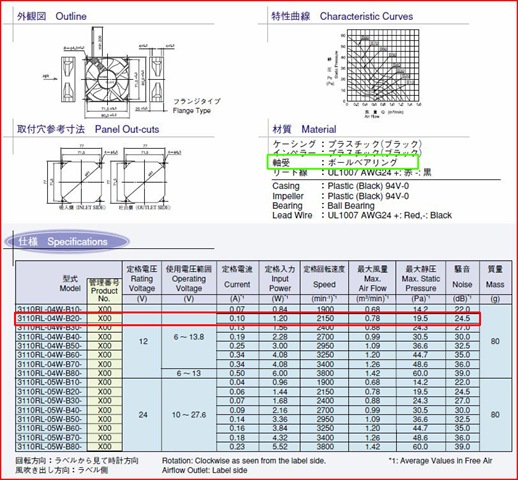

S19-SPEC

然后是Nidec SERVO(http://www.nidec-servo.com/jp/ 注意这和Nidec http://www.nidec.co.jp/ 是不同的)。很遗憾,所谓神扇Gentle Typhoon没有8cm版本,那么我就随便看看日本电产伺服的8cm:滚珠轴承,2150转下有0.73m³/min的风量,风压是25帕斯卡。值得一提两点:一是噪音比NMB低了一点,二是启动电压不如NMB那么低,那么其实NMB更适合极致静音。

NIDEC-SPEC

Nidec和NMB两个8cm,从技术层面上基本属于差不多的东西,当然,能让我们买得到的S19毫无疑问更好。对了,看看上面那张图的风扇价目表,颤抖了吗?感受到天朝的美好了吗?

我决定去收一堆S19来备用。NMB-MAT 3110RL-04W-S19——
神扇认定。
